Jak podłączyć agregat prądotwórczy do domu?

Agregat prądotwórczy podłącza się do domu wyłącznie przez przełącznik sieć–0–agregat albo układ ATS/SZR, który zapewnia pełną separację galwaniczną od sieci publicznej. Montaż powinien wykonać elektryk z uprawnieniami, zgodnie z zasadami PN-HD 60364-5-551. Wtyczka typu „samobójka” jest niedopuszczalna.

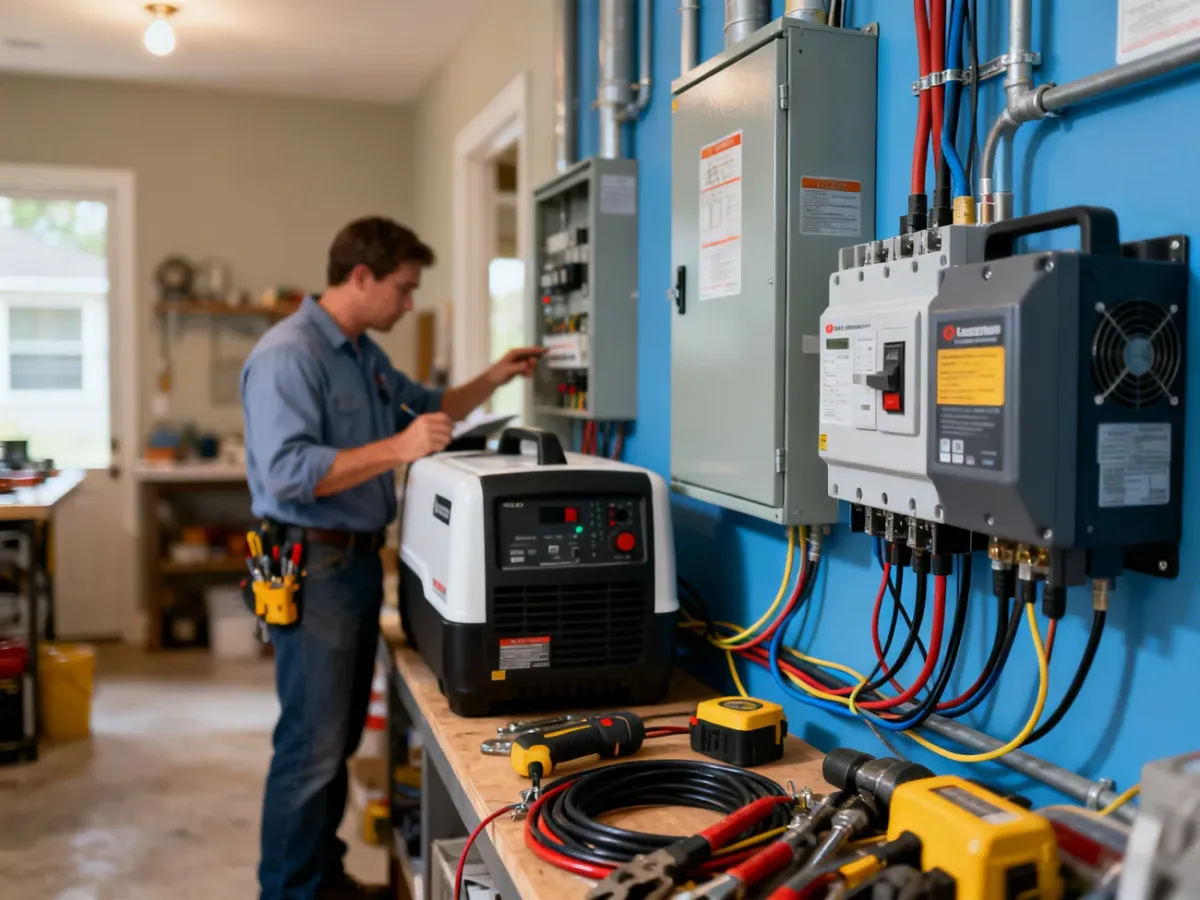

Dlaczego podłączenie agregatu wymaga elektryka?

Generator połączony z instalacją budynku może zasilać obwody awaryjne, ale błędnie wykonane połączenie stwarza zagrożenie porażeniem, pożarem i uszkodzeniem urządzeń. Nieprawidłowo dobrane aparaty mogą też powodować wyzwalanie wyłączników RCD albo nie zapewnić ochrony przy uszkodzeniu izolacji.

Największe ryzyko pojawia się przy ingerencji w rozdzielnicę, przewody neutralne i ochronne oraz punkty rozdziału w układzie TN-C-S. Elektryk musi sprawdzić istniejącą instalację, typ sieci, sposób uziemienia, parametry generatora i współpracę zabezpieczeń. Po wykonaniu prac powinien przeprowadzić pomiary, między innymi ciągłości przewodu ochronnego, impedancji pętli zwarcia i działania RCD.

Dlaczego „samobójka” jest zabroniona?

Wtyczka z dwoma wtykami, potocznie nazywana „samobójką”, służy do podawania napięcia z agregatu do zwykłego gniazda. W ten sposób napięcie może pojawić się na całej instalacji, a także przedostać się przez przyłącze do sieci publicznej.

To zjawisko nazywa się napięciem wstecznym. Może zagrozić monterom usuwającym awarię, uszkodzić agregat lub elementy sieci i doprowadzić do pożaru. Zwykłe gniazdo nie rozłącza domu od sieci, dlatego nie jest punktem przeznaczonym do zasilania instalacji budynku z generatora.

Bezpieczne rozwiązanie polega na zastosowaniu przełącznika sieć–0–agregat lub ATS/SZR z blokadą uniemożliwiającą jednoczesne połączenie obu źródeł. W przypadku stałego układu zasilania awaryjnego należy też sprawdzić wymagania właściwego operatora systemu dystrybucyjnego. OSD mogą stosować odmienne procedury dotyczące zgłoszenia, dokumentacji i schematu instalacji.

Przełącznik ręczny czy automatyka ATS/SZR?

Oba rozwiązania mogą być bezpieczne, jeśli zostały prawidłowo dobrane i zamontowane. Ręczny przełącznik 1-0-2 sprawdza się w domu, w którym użytkownik może sam uruchomić generator. ATS/SZR wybiera źródło automatycznie, ale wymaga kompatybilnego agregatu, obwodów sterowania i dokładniejszego projektu.

Jak wygląda prawidłowa instalacja?

Przed montażem trzeba ustalić, które obwody mają działać podczas awarii. Najczęściej są to lodówka, kocioł, pompa obiegowa, oświetlenie, router i wybrane gniazda. Agregat nie musi zasilać całego budynku. Ograniczenie liczby obwodów zmniejsza ryzyko przeciążenia i pozwala dobrać mniejszy generator.

Wstępnie można przyjąć, że dla podstawowych odbiorników domowych potrzebne jest około 2,5–5 kW, natomiast rozbudowane zasilanie awaryjne może wymagać 6–8 kW lub więcej. Silniki pomp, lodówek i sprężarek pobierają podczas rozruchu więcej niż wynika z ich mocy znamionowej. Ostateczny dobór powinien uwzględniać prąd rozruchowy, rodzaj odbiorników oraz dane producenta.

Montaż układu wykonuje elektryk. Standardowa kolejność prac wygląda następująco:

1. Określenie obwodów awaryjnych – elektryk ustala, czy generator zasili całą rozdzielnicę, czy tylko wydzielone obwody, a następnie dobiera moc agregatu i prąd znamionowy aparatury.
2. Dobór przełącznika – w instalacji jednofazowej zwykle stosuje się aparat rozłączający przewód fazowy i neutralny, a w trójfazowej aparat odpowiedni dla wszystkich faz oraz N. Ostateczna liczba biegunów zależy od układu sieci i konstrukcji generatora.

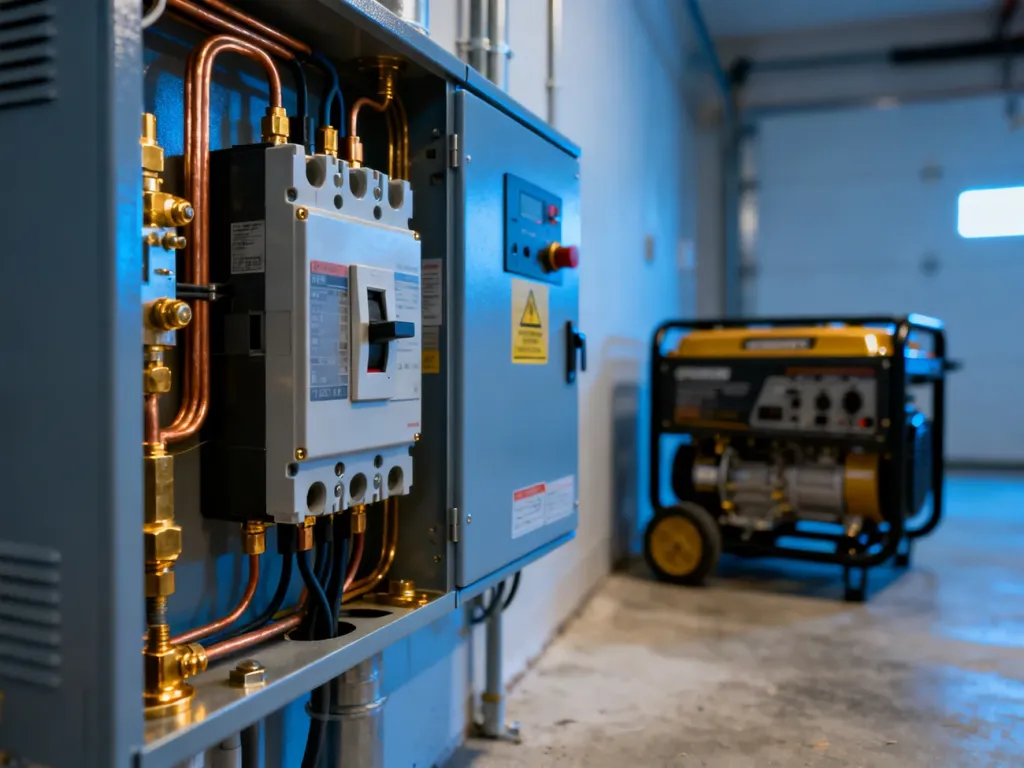

3. Montaż w rozdzielnicy – przełącznik sieć–0–agregat umieszcza się przed zabezpieczeniami zasilanych obwodów. Wejście sieciowe i wejście agregatowe są oddzielnymi torami, a wyjście prowadzi do części odbiorczej rozdzielnicy.
4. Wykonanie przyłącza generatora – przy rozdzielnicy montuje się dedykowane gniazdo zasilania rezerwowego, dobrane do prądu i rodzaju agregatu. Nie podłącza się go do zwykłego gniazda domowego.
5. Poprowadzenie PE i N – przewód ochronny PE łączy się z systemem ochronnym budynku zgodnie z projektem. W układzie TN-C-S nie wolno rozłączać przewodu PEN przed miejscem jego rozdziału na PE i N. Za punktem rozdziału sposób prowadzenia N musi odpowiadać przełącznikowi, generatorowi i zastosowanym RCD.
6. Sprawdzenie punktu neutralnego i uziemienia – część agregatów ma neutralny połączony z obudową, a część pracuje z punktem neutralnym odizolowanym. Nie wolno samodzielnie zwierać przewodu roboczego z PE. Sposób połączenia określa dokumentacja generatora i projekt instalacji.
7. Dobór zabezpieczeń – sprawdza się zabezpieczenie nadprądowe toru agregatowego, selektywność oraz współpracę z RCD. Przy generatorach o specyficznych parametrach może być potrzebny inny typ aparatu, na przykład RCD typu A lub F.
8. Pomiary i oznaczenia – po montażu wykonuje się pomiary ochronne, opisuje źródła zasilania i umieszcza ostrzeżenia o możliwości zasilania z dwóch źródeł. Wyniki powinny zostać ujęte w protokole.

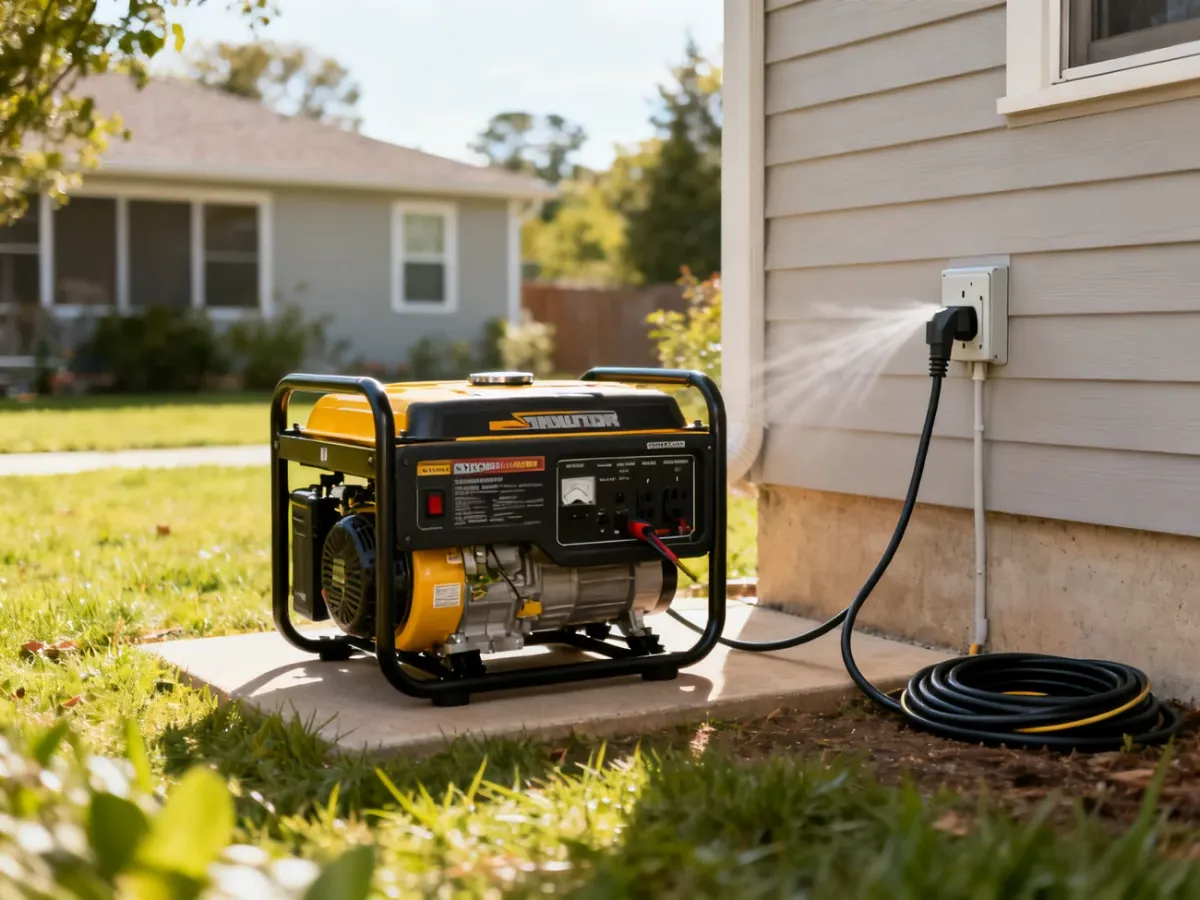

Agregat ustawia się na stabilnym podłożu, na zewnątrz i w miejscu zapewniającym swobodny przepływ powietrza. Nie wolno uruchamiać go w domu, garażu, piwnicy ani innym zamkniętym pomieszczeniu. Spaliny zawierają tlenek węgla, dlatego sama wentylacja uchylonym oknem nie zapewnia bezpieczeństwa.

Kwestia uziemienia nie ma jednej uniwersalnej instrukcji dla każdego generatora. Zacisk uziemiający, sposób połączenia z uziomem, punkt neutralny i wymagania producenta musi ocenić elektryk. Samodzielne wbijanie przypadkowego pręta albo łączenie wybranego zacisku roboczego z PE może stworzyć niebezpieczny układ zamiast poprawić ochronę.

Jak przełączać zasilanie podczas awarii?

W przypadku ręcznego układu 1-0-2 użytkownik powinien stosować procedurę zgodną z instrukcją przełącznika i generatora:

• Wyłącz lub ogranicz odbiorniki o dużej mocy.
• Ustaw przełącznik w pozycji „0”, jeśli wymaga tego instrukcja układu.
• Podłącz przewód do dedykowanego gniazda zasilania rezerwowego.
• Uruchom agregat i zaczekaj, aż napięcie oraz częstotliwość ustabilizują się.
• Przełącz źródło na „agregat” i włączaj odbiorniki stopniowo.

Po powrocie zasilania z sieci należy przełączyć układ zgodnie z instrukcją, zwykle przez pozycję „0”, odłączyć obciążenie, wyłączyć agregat i wybrać źródło „sieć”. Nie należy przełączać aparatu pod obciążeniem, jeśli producent nie dopuszcza takiej czynności.

Lista kontrolna przed awarią

Układ zasilania awaryjnego trzeba okresowo sprawdzać, a nie dopiero podczas pierwszego rzeczywistego zaniku napięcia:

• Test uruchomienia – raz w miesiącu uruchom agregat zgodnie z instrukcją i sprawdź jego pracę przy lekkim obciążeniu.
• Kontrola paliwa i oleju – sprawdź poziom, termin przydatności paliwa, wycieki oraz stan oleju i filtrów.
• Kontrola przewodów – obejrzyj przewód zasilający, wtyki, gniazdo rezerwowe, obudowę i zaciski.
• Próba przełącznika – okresowo sprawdź działanie pozycji „sieć”, „0” i „agregat”, a przy ATS/SZR także automatykę startu i powrotu.
• Kontrola odbiorów – włączaj urządzenia po kolei i obserwuj, czy agregat nie przeciąża się przy rozruchu pomp lub sprężarek.
• Sprawdzenie czujników CO – upewnij się, że w domu działają czujniki tlenku węgla, niezależnie od miejsca ustawienia generatora.

Najbezpieczniejszy układ to taki, w którym agregat ma dedykowane przyłącze, przełącznik sieć–0–agregat zapewnia separację galwaniczną, a całość została sprawdzona pomiarami przez elektryka. Generator może wtedy zasilać wybrane obwody bez ryzyka podania napięcia wstecz do sieci publicznej.

Prace przy rozdzielnicy, przełączniku sieć–agregat, przewodach PE, N i PEN oraz układzie ATS/SZR powinien wykonywać elektryk z odpowiednimi uprawnieniami. Przed stałym montażem sprawdź wymagania właściwego operatora systemu dystrybucyjnego.
